型號

ZN-TVR7104GT-JQ

ZN-TVR7104GT-A/JQ

ZN-TVR7108GT-JQ

ZN-TVR7108GT-A/JQ

ZN-TVR7116GT-JS

ZN-TVR7116GT-A/JS

操作系統

嵌入式Linux

視音頻輸入

視頻輸入

4路

8路

16路

TVI、AHD、CVI、CVBS信號、自適應接入，網絡攝像機接入可選

支持TVI/AHD攝像機反向控制（同軸視控）

BNC接口（1.0Vp-p,75ohms）

5MP/4MP/3MP/1080P/720P/WD1/D1

網絡視頻

32Mbps

64Mbps

128Mbs

最高2048*1536@30FPS

音頻輸入

1路，RCA接口(2Vpp,1Kohms)

語音對講

1路語音對講復用

視音頻輸出

CVBS輸出

1路,BNC接口（1.0Vp-p,75ohms）

VGA

1路,1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可選

HDMI

1.3a標準

1.4a標準

1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可選

3840×2160，1920×1080,1280×1024,1366×768,1280×720,1024×768分辨率可選

音頻輸出

1路,RCA接口(Line out,2Vpp,300ohms)

視音頻編碼

實時監控
  分辨率

5MP，4MP，3MP，1080P，720P，WD1，D1

視頻編碼

H.264 High   Profile@Level4.2

編碼分辨率

主碼流：5MP，4MP，3MP，1080P，720P，WD1，D1可選
  輔碼流：D1,CIF可選

視頻幀率

主碼流：
  5MP：5MP/4MP/3MP/1080P/720P/960H/D1@10fps
  4MP：4MP/3MP/1080P/720P/960H/D1@12fps
  3MP：3MP/1080P/720P/960H/D1@15fps
  1080P：1080P/720P/960H/D1@25fps(P)/30fps（N）
  720P：720P/960H/D1@25fps（P）/30fps（N）
  輔碼流：
  D1：D1@25fps(P)/30fps（N）
  CIF：CIF@25fps（P）/30fps(N)

編碼控制

限定碼率,可變碼率可選

視頻碼率

48Kbps~8192Kbps

碼流類型

復合流/視頻流

音頻編碼標準

G.711A

音頻碼率

64Kbps

雙碼流

支持,最高D1@25fps（P）/30fps（N）

視音頻解碼

視頻解碼標準

H.264(最高High Profile@Level4.2）

多路回放

最高4路同步回放

最高8路同步回放

最高16路同步回放

最高解碼能力

≥2路1080P@30FPS或2路5MP@10FPS

≥4路1080P@30FPS或4路5MP@10FPS

≥8路1080P@30FPS或4路5MP@10FPS

智能分析

最高支持1080P分辨率

1路人臉或者4路周界可選

2路人臉或者8路周界可選

其他

語音對講

雙向語音對講功能

動態檢測

每畫面可設置396 (22×18)個檢測區域；可設置多級靈敏度

區域遮擋

每路支持4個區域遮擋塊

抓圖功能

支持JPEG抓圖

硬盤驅動器

SATA接口

1個

1個

2個

硬盤容量

硬盤容量無限制

外部接口

網絡接口

1個RJ45;10M/100M自適應以太網口

1個RJ45;10M/100M/1000M自適應以太網口

USB接口

2個USB2.0

報警輸入

無

4

無

8

無

8

報警輸出

無

1

無

4

無

4

RS-485

1路,半雙工

結構

包裝

370x305x115mm

405x335x120mm

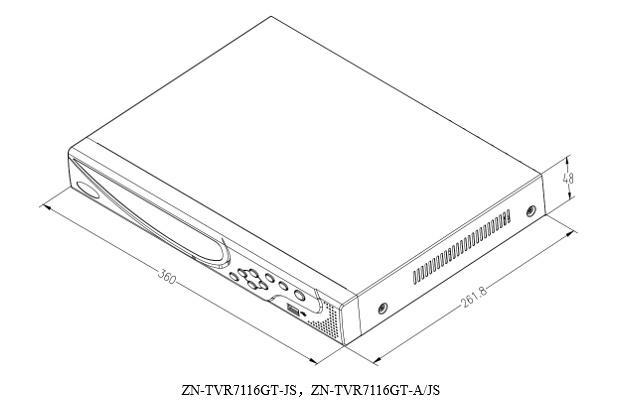

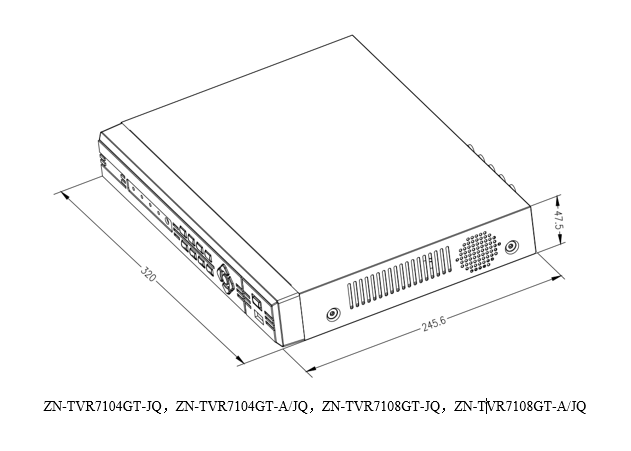

尺寸

320x246x48mm

360x262x48mm

安裝方式

臺式安裝

電氣性能

電源

DC +12V 2A

DC +12V 4A

DC +12V 4A

工作溫度

 0℃--＋55℃

工作濕度

10％--90％

功耗

7w(不含硬盤)

11w(不含硬盤)

20w（不含硬盤）
